Revue de la baie 100% Flash NetApp EF570
À peu près à la même époque l’année dernière, NetApp a introduit plusieurs nouvelles offres dans son portefeuille d’analyses Big Data. Parmi les offres annoncées figurait le dernier réseau 100% Flash (AFA) de la société, le NetApp EF570. L’EF570 est un AFA de milieu de gamme conçu pour offrir hautes performances, haute disponibilité, simplicité et un excellent rapport prix / performances pour un système 2U.
NetApp déclare que les performances de l’EF570 sont «extrêmes». Même si nous n’en sommes pas des hyperboles, la société cite des chiffres très impressionnants. NetApp déclare que la baie de disques peut atteindre plus d’un million d’IOPS et une bande passante séquentielle de 21 Go / s, le tout avec une latence inférieure à 100 microsecondes. Toutes ces performances sont spécialement conçues pour les environnements à charges de travail multiples, y compris les analyses Big Data. Outre les performances promises, la baie de disques prend en charge plusieurs interfaces hôtes haut débit, notamment Fibre Channel 32 Gb, iSCSI 25 Gb, InfiniBand 100 Gb, SAS 12 Gb et NVMe 100 Gb sur InfiniBand. Cela aidera non seulement à atteindre les vitesses indiquées, mais aussi à protéger les investissements futurs dans le réseau de stockage.
Comme plusieurs autres systèmes NetApp, la haute disponibilité est une facette intégrée. Ici, l’EF570 n’est pas différent. Le tableau n’a pas de point de défaillance unique et est fourni avec des chemins d’E / S entièrement redondants et un basculement automatisé. Il est également livré avec un six neuf sur la disponibilité. Avec ces fonctionnalités, le EF570 offre également les problèmes habituels de gestion de données, notamment les instantanés, la copie de volume et la mise en miroir. Pendant ce temps, le système d’exploitation SANtricity assure l’intégrité des données tout en le protégeant contre la corruption silencieuse des données. La baie de disques est capable de détecter et de résoudre la plupart des problèmes grâce à une surveillance en arrière-plan et à des données et analyses de diagnostic approfondies.
Le NetApp EF570 est conçu de manière modulaire et est facilement évolutif. Un système 2U peut prendre en charge jusqu’à 367 To de capacité et l’ajout des quatre étagères d’extension peut porter la capacité totale à 1,8 RP. Grâce à l’interface graphique de SANtricity, les utilisateurs peuvent évoluer sans complexité de gestion et accéder à leurs données en moins de 10 minutes. Cette facilité d’échelle et cette capacité élevée confèrent à l’EF570 un excellent rapport qualité-prix. La possibilité de passer à 1,8 Po fait également de la baie un choix attrayant qui peut aider à éviter les mises à niveau ultérieures des chariots élévateurs.
NetApp EF570 Spécifications
| Facteur de forme | 2U |
| Mémoire système max | 128 Go |
| Nombre maximal de lecteurs (avec expansion) | 120 |
| Capacité maximale | 1.8PB |
| Types de lecteurs pris en charge | SSD 2,5 « 800 Go, 1,6 To, 3,2 To, 15,3 To, cryptage FIPS de 1,6 To |
| Ports d’entrée / sortie | |
| Ports de base |
|
| Ports additionnels optionnels |
|
| OS et gestion | SANtricity System Manager 11.40 ou supérieur |
| Performance | |
| IOPS | Jusqu’à 1M |
| Débit soutenu | Jusqu’à 21 Go / s |
| Latence moyenne |
|
| Physique | |
| Dimensions (HxLxP) | 8,41 x 48,26 x 48,95 cm (3,47 x 19 x 19,27 po) |
| Poids | 51.63lb (23.42kg) |
| Puissance et refroidissement | |
| KVA |
|
| Watts |
|
| BTU |
|
Conception et construction
Comme indiqué, le EF570 est un AFA 2U. Comme la grande majorité des produits NetApp (du moins les plus récents), les panneaux se ressemblent avec un capot en métal nu élégant, une ventilation et la marque NetApp sur le côté gauche. Sous la lunette se trouvent les vingt-quatre baies de disque de 2,5 pouces orientées verticalement à l’avant du module. Le côté droit de la baie de disques porte la marque NetApp et la gauche, les boutons et voyants d’alimentation, d’attention et de localisation.
En se retournant vers l’arrière de l’appareil, on peut clairement voir la haute disponibilité / conception redondante. Le tableau est une image miroir de gauche à droite. Le bas est rempli avec les PSU. La moitié supérieure a les deux contrôleurs. Les contrôleurs étaient configurés avec des cartes d’interface hôte (HIC) 32 Gb à quatre ports, exploitant deux ASIC par contrôleur. Les ports FC intégrés n’étaient pas utilisés, ce qui fournirait un chemin ASIC supplémentaire par contrôleur. Pour nos tests, nous avons utilisé une disposition des meilleures pratiques pour deux commutateurs 32 Gb.
La gestion
Lors de nos précédentes revues NetApp, nous avions examiné le système d’exploitation ONTAP de la société. ONTAP est le système d’exploitation le plus populaire et le plus connu, mais la série EF est en réalité alimentée par le système d’exploitation SANtricity.

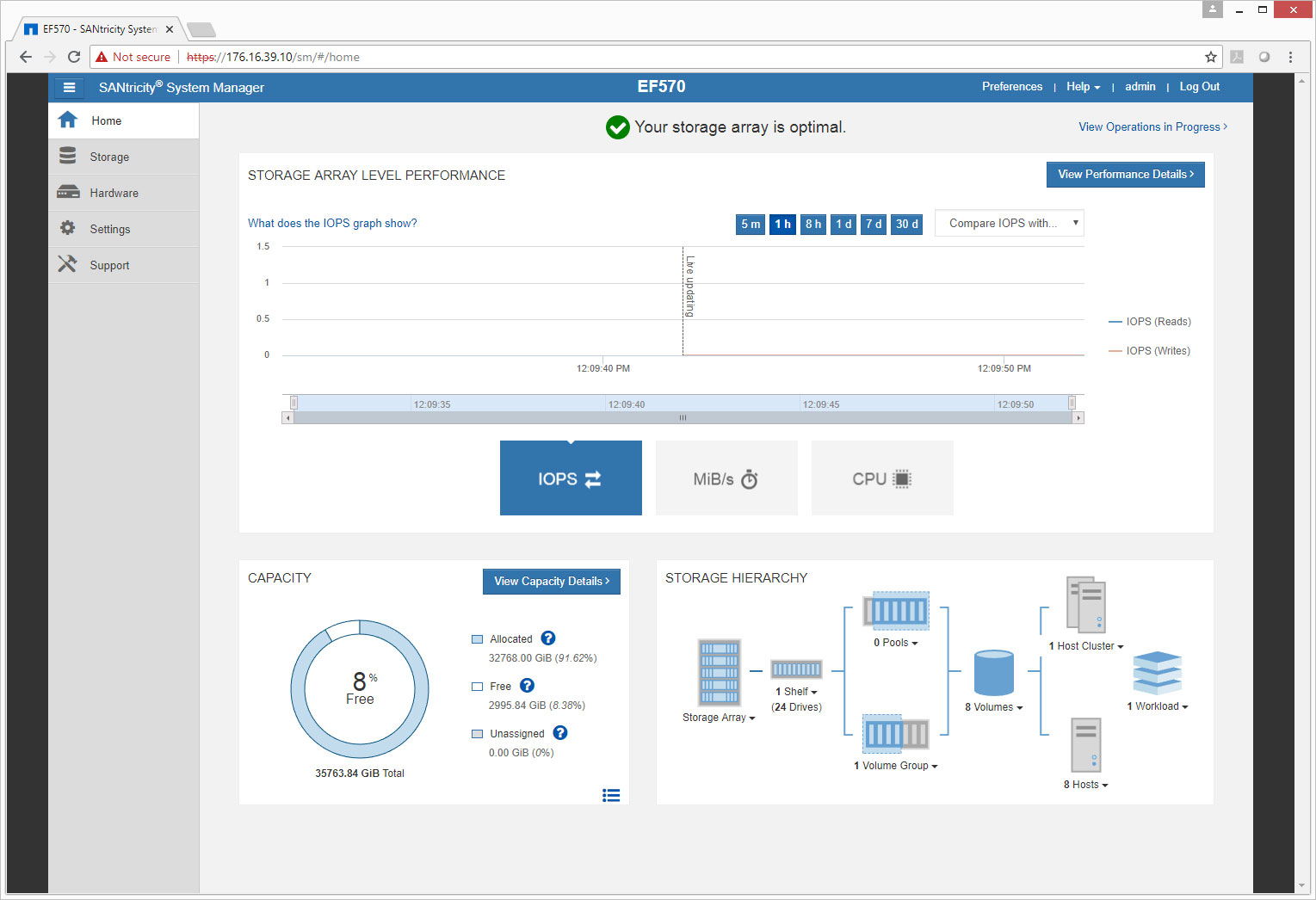

L’écran d’accueil de SANtricity permet aux administrateurs de disposer de l’ensemble du système. On peut facilement voir les performances (qui peuvent être décomposées en IOPS, Mo / s et CPU ou examinées selon différentes périodes), la capacité, ainsi que la hiérarchie de stockage. Sur le côté gauche de l’écran se trouvent des onglets: Accueil, Stockage, Matériel, Paramètres et Assistance.
Sous l’onglet principal Stockage, vous avez le choix entre plusieurs options pour explorer en détail les activités de stockage, notamment: Pools et groupes de volumes, Volumes, Hôtes, Performances, Instantanés, Miroir asynchrone et Miroir synchrone.

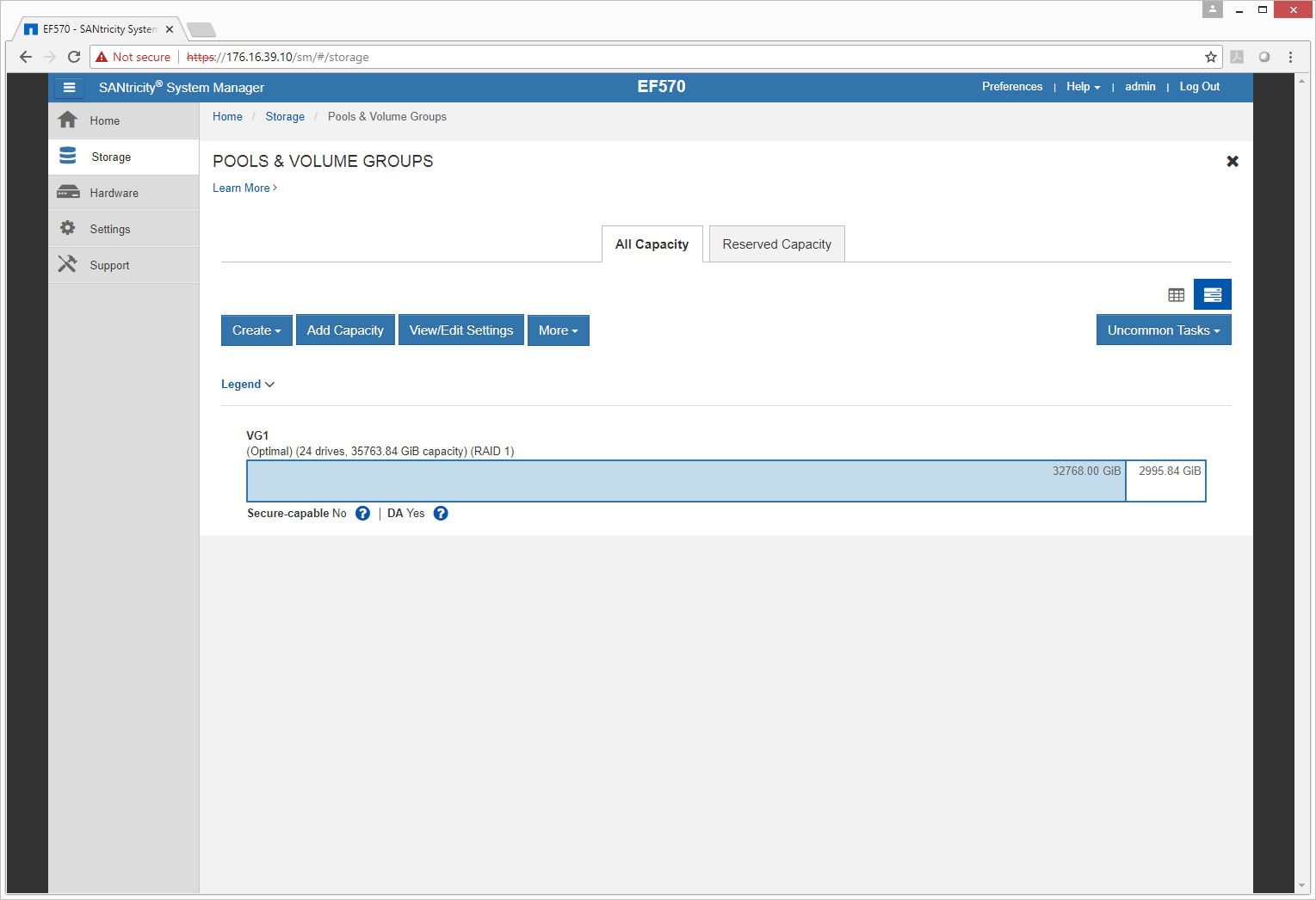

En cliquant sur Pools & Volume Groups, nous sommes en mesure d’examiner toutes les capacités ou les capacités réservées. À partir de là, les utilisateurs peuvent créer de nouveaux pools ou groupes de volumes, leur ajouter de la capacité ou les éditer.
Sous Volume, les utilisateurs peuvent créer ou modifier des volumes et obtenir des informations sur les volumes actuels, tels que le nom, le statut, si le Thin Provisioning est activé, leur attribution, le nombre de LUN, le groupe ou le groupe de volumes auquel ils appartiennent. la capacité.

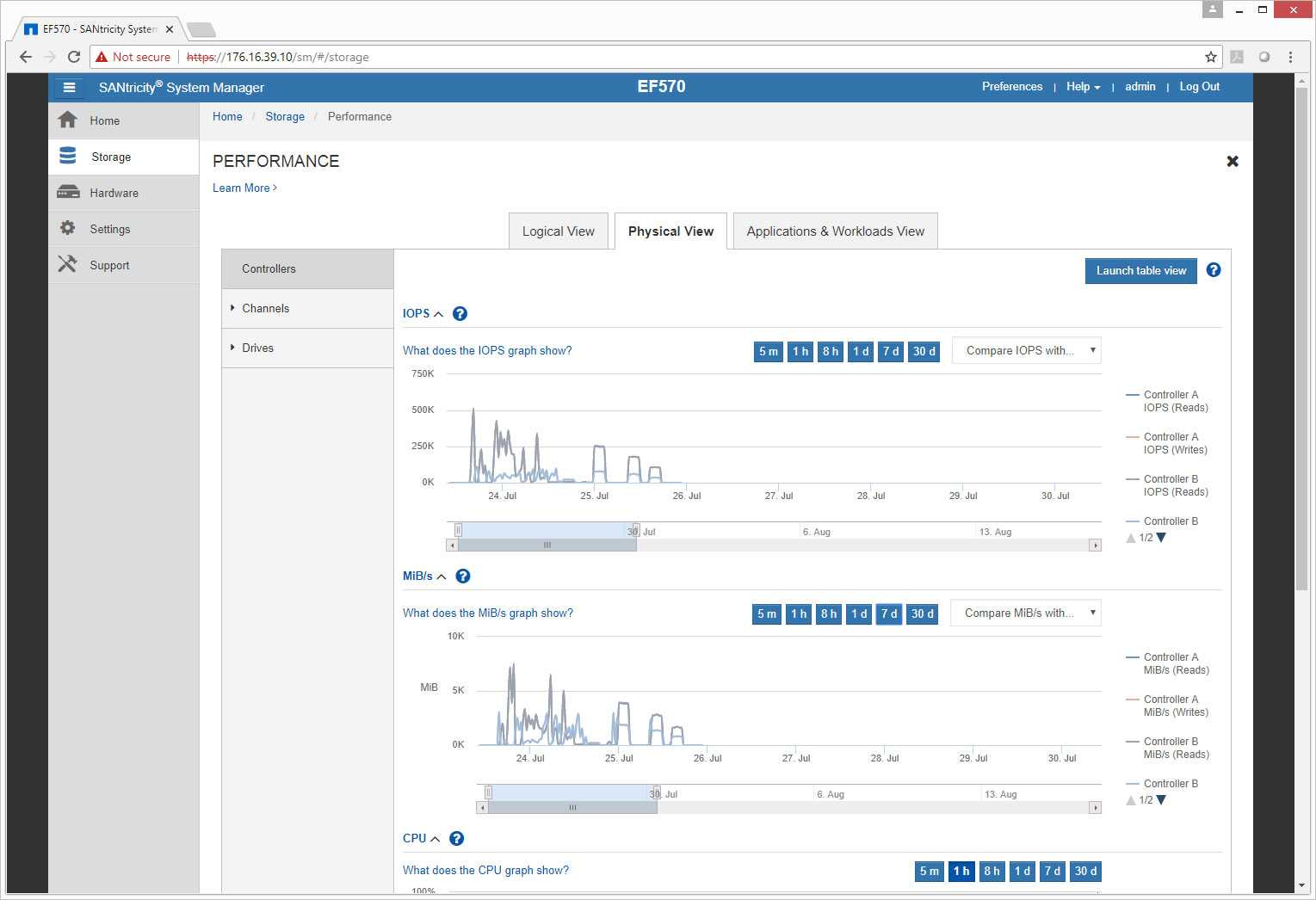

Les performances sont toujours quelque chose d’intéressant pour nous. Pour les administrateurs souhaitant connaître les performances de leur stockage, ils peuvent consulter la section des performances sous Stockage. Ici, les utilisateurs disposent de quelques vues de performances différentes en fonction de certaines métriques et cette vue peut être vue comme une vue logique, une vue physique ou une vue des applications et des charges de travail. Il existe également une option permettant d’effectuer une exploration à partir de l’ensemble de l’AFA vers des pools et des groupes de volumes ou uniquement des volumes.

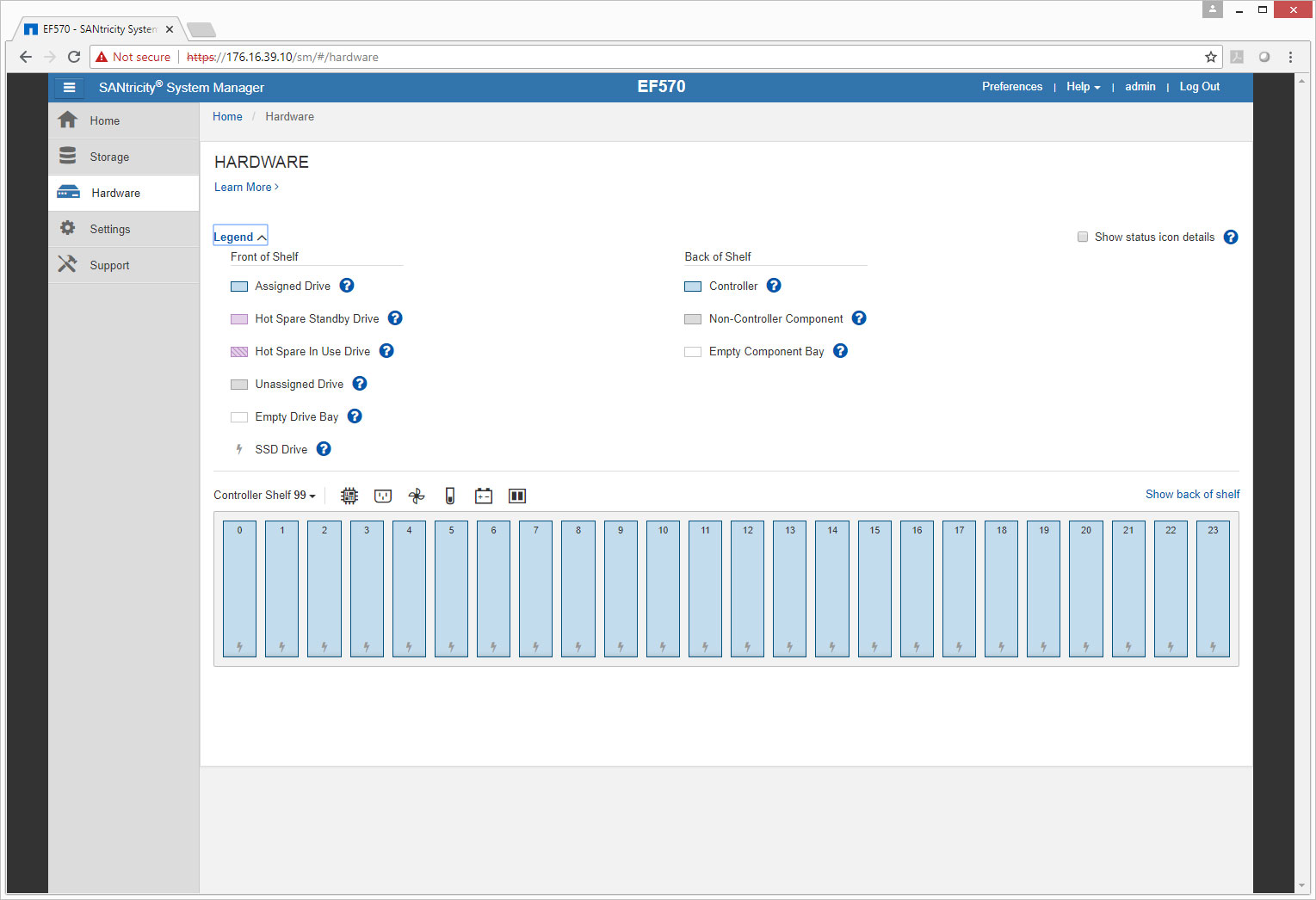

L’onglet Matériel affiche, comme prévu, le matériel et son fonctionnement. Sur la face avant, les utilisateurs peuvent vérifier sur les disques si tout fonctionne normalement et si quelque chose doit être échangé (indiqué par la couleur, le bleu étant normal).
